1. Pengertian
dan Fungsi
 |
| IC Decoder 74LS48 |
Decoder adalah suatu
rangkaian logika yang berfungsi untuk mengkonversikan kode yang kurang dikenal
manusia kedalam kode yang lebih dikenal manusia. Pengertian Decoder adalah alat yang di gunakan untuk
dapat mengembalikan proses encoding sehingga kita dapat melihat atau menerima
informasi aslinya. Pengertian Decoder juga dapat di artikan sebagai rangkaian
logika yang di tugaskan untuk menerima input input biner dan mengaktifkan salah
satu outputnya sesuai dengan urutan biner tersebut. Rangkaian dekoder mempunyai sifat yang berkebalikan
dengan enkoder yaitu merubah kode biner menjadi sinyal
diskrit.
Fungsi Decoder adalah untuk memudahkan kita dalam menyalakan
seven segmen. Itu lah sebabnya kita menggunakan decoder agar dapat dengan cepat
menyalakan seven segmen. Output dari decoder maksimum adalah 2n.
Jadi dapat kita bentuk n-to-2n decoder. Jika kita ingin merangkaian decoder
dapat kita buat dengan 3-to-8 decoder menggunakan 2-to-4 decoder. Sehingga kita
dapat membuat 4-to-16 decoder dengan menggunakan dua buah 3-to-8 decoder.
Beberapa rangkaian
decoder yang sering kita jumpai saat ini adalah decoder jenis 3 x 8 (3 bit
input dan 8 output line), decoder jenis 4 x 16, decoder jenis BCD to Decimal (4
bit input dan 10 output line) dan decoder jenis BCD to 7 segmen (4 bit input
dan 8 output line). Khusus untuk pengertian decoder jenis BCD to 7 segmen
mempunyai prinsip kerja yang berbeda dengan decoder decoder lainnya, di mana
kombinasi setiap inputnya dapat mengaktifkan beberapa output linenya.
2. Blog
Diagram Rangkaian Decoder
- Decoder 2 to 4
- Decoder 3 to 8 (Biner to Octal Decoder)
- Decoder 4 to 10 (BCD to Decimal Encoder)
Rangkaian
Dekoder BCD ke desimal ditunjukan pada gambar diatas. Unsur informasi dalam hal ini
adalah sepuluh angka desimal yang diwakili oleh sandi BCD. Masing-masing
keluarannya sama dengan 1 hanya bila variabel masukannya membentuk suatu
kondisi bit yang sesuai dengan angka desimal yang diwakili oleh sandi BCD itu.
Tabel D2 menunjukkan hubungan masukan dan keluaran dekoder tersebut. Hanya
sepuluh kombinasi masukan pertama yang berlaku untuk penentuan sandi itu, enam
berikutnya tidak digunakan dan menurut definisi, merupakan keadaan tak acuh.
Jelas keadaan tak acuh itu pada perencanaannya digunakan untuk menyederhanakan
fungsi keluarannya, jika tidak setiap gerbang akan memerlukan empat masukan.
Untuk kelengkapan analisis tabel D2 memberikan semua keluaran termasuk enam
kombinasi yang tidak terpakai dalam sandi BCD itu; tetapi jelas keenam
kombinasi tersebut tidak mempunyai arti apa-apa dalam rangkaian itu.
3. Rangkaian Gerbang Logika Decoder

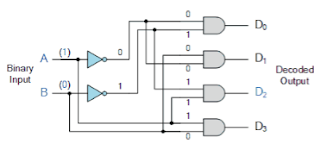

- Decoder 2 to 4
- Decoder 3 to 8 (Biner to Octal Decoder)
- Decoder 4 to 10 (BCD to Decimal Decoder)
4. Tabel Kebenaran Rangkaian
- Tabel kebenaran decoder 2 to 4
- Tabel kebenaran decoder 3 to 8 (Biner to Octal Decoder)
- Tabel kebenaran decoder 4 to 10 (BCD to Decimal Decoder)
5. IC
yang digunakan
Dekoder dapat dibentuk dari
susunan gerbang logika dasar atau menggunakan IC dekoder yang telah ada
dipasaran seperti 74LS48, 74LS154, 74LS138, 74LS155 dan sebagainya.
74LS48

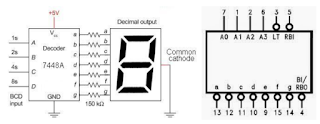

Konfigurasi Pin IC
- Jalur input data BCD, pin input ini terdiri dari 4 line input yang mewakili 4 bit data BCD dengan sebutan jalur input A, B, C dan D.
- Jalur output 7 segmen, pin output ini berfungsi untuk mendistribusikan data pengkodean ke penampil 7 segmen. Pin output dekoder BCD ke 7 segmen ini ada 7 pin yang masing-masing diberi nama a, b, c, d, e, f dan g.
- Jalur LT (Lamp Test) yang berfunsi untuk menyalakan semua led pada penampil 7 segmen, jalur LT akan aktif pad saat diberikan logika LOW pad jalut LT tersebut.
- Jalur RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bila diberikan logika LOW.
- Jalur RBO (Riple blanking Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable output), jalur RBO ini akan aktif pada sat diberikan logika LOW.
